Modelo OSI: Capa de Aplicación.

La capa de aplicación es la séptima en el modelo OSI y es la que ofrece a las aplicaciones (de usuario o no) la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y servidor de ficheros (FTP).

Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar, pero los principales que se manejan en esta capa son los siguientes:

•FTP (File Transfer Protocol – Protocolo Transferencia de Archivos) para transferencia de archivos.

•DNS (Domain Name Service – Servicio de Nombres de Dominio)

•DHCP (Dynamic Host Configuration Protocol – Protocolo Configuración Dinámica de Anfitrión)

•HTTP (HyperText Transfer Protocol) para acceso a páginas de internet.

•NAT (Network Address Translation – Traducción de Dirección de Red)

•POP (Post Office Protocol) para correo electrónico.

•SMTP (Simple Mail Transport Protocol).

•SSH (Secure SHell)

•TELNET para acceder a equipos remotos

•TFTP (Trival File Transfer Protocol).


En general esta capa es la que hace posible que todos los protocolos que normalmente utilizamos en el ordenador (correo electrónico, navegar por páginas webs, etc.) funcionen correctamente.

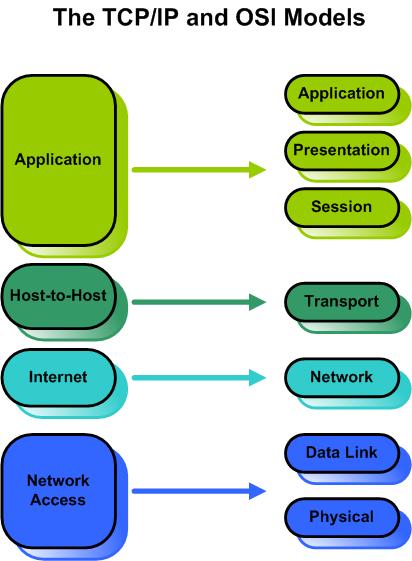

Diferencias entre el modelo OSI y el TCP/IP.

•TCP/IP combina las funciones de la capa de presentación y de sesión en la capa de aplicación
•TCP/IP combina la capas de enlace de datos y la capa física del modelo OSI en una sola capa
•TCP/IP parece ser más simple porque tiene menos capas
•Los protocolos TCP/IP son los estándares en torno a los cuales se desarrolló la Internet, de modo que la credibilidad del modelo TCP/IP se debe en gran parte a sus protocolos. En comparación, las redes típicas no se desarrollan normalmente a partir del protocolo OSI, aunque el modelo OSI se usa como guía.

Aunque los protocolos TCP/IP representan los estándares en base a los cuales se ha desarrollado la Internet, el modelo OSI se usa aun por los siguientes motivos:

Es un estándar mundial, genérico, independiente de los protocolos.

Es más detallado, lo que hace que sea más útil para la enseñanza y el aprendizaje.

Al ser más detallado, resulta de mayor utilidad para el diagnóstico de fallos.

Muchos administradores de red tienen distintas opiniones con respecto al modelo que se debe usar. Lo mejor es conocer los dos modelos.

En conclusión de todos los tipos de redes que hay muchos prefieren la Ethernet (la que usamos en el trabajo, casa, etc), de todos los protocolos de comunicaciones entre ordenadores es preferible TCP/IP, así que el modelo OSI esta orientado a estos dos elementos. Es lo que se utiliza ahora en prácticamente todas las redes.

Medios de transmisión

La capa física determina el soporte físico o medio de transmisión por el cual se transmiten los datos. Estos medios de transmisión se clasifican en guiados y no guiados. Los primeros son aquellos que utilizan un medio sólido (un cable) para la transmisión. Los medios no guiados utilizan el aire para transportar los datos: son los medios inalámbricos.


Los medios guiados:

Cable coaxial

Par trenzado

Fibra óptica


Cable coaxial: El cable coaxial es similar al cable utilizado en las antenas de televisión: un hilo de cobre en la parte central rodeado por una malla y separados ambos elementos conductores por un cilindro de plástico. Las redes que utilizan este cable requieren que los adaptadores tengan un conector apropiado: las computadoras forman una fila y se coloca un segmento de cable entre cada maquina y la siguiente. En los extremos hay que colocar un terminador. La velocidad máxima que se puede alcanzar es de 10Mbps*.


Cable par trenzado: El par trenzado es similar al cable telefónico, sin embargo consta de 8 hilos y utiliza unos conectores un poco más anchos. Dependiendo del número de trenzas por unidad de longitud, los cables de par trenzado se clasifican en categorías. A mayor número de trenzas, se obtiene una mayor velocidad de transferencia.

· Categoría 3, hasta 16 Mbps
· Categoría 4, hasta 20 Mbps
· Categoría 5 y Categoría 5e, hasta 1 Gbps
· Categoría 6, hasta 1 Gbps *y más

Los cables par trenzado pueden ser a su vez de dos tipos:

· UTP (Unshielded Twisted Pair, par trenzado no apantallado)
· STP (Shielded Twisted Pair, par trenzado apantallado)


Los cables UTP son los más utilizados debido a su bajo costo y facilidad de instalación. Los cables STP están embutidos en una malla metálica que reduce las interferencias y mejora las características de la transmisión. Sin embargo, tienen un coste elevado y al ser más gruesos son más complicados de instalar.

El cableado que se utiliza en la actualidad es UTP CAT5. El cableado. Los cables STP se utilizan únicamente para instalaciones muy puntuales que requieran una calidad de transmisión muy alta.

Los segmentos de cable van desde cada una de las estaciones hasta un aparato denominado hub* o concentrador, formando una topología de estrella.


Cable de fibra óptica: En los cables de fibra óptica la información se transmite en forma de pulsos de luz. En un extremo del cable se coloca un diodo luminoso (LED) o bien un láser, que puede emitir luz. Y en el otro extremo se sitúa un detector de luz.

Curiosamente y a pesar de este sencillo funcionamiento, mediante los cables de fibra óptica se llegan a alcanzar velocidades de varios Gbps. Sin embargo, su instalación y mantenimiento tiene un costo elevado y solamente son utilizados para redes troncales con mucho tráfico.


Entre los medios no guiados se encuentran:

Ondas de radio. Son capaces de recorrer grandes distancias, atravesando edificios incluso. Son ondas omnidireccionales*: se propagan en todas las direcciones. Su mayor problema son las interferencias entre usuarios.
Microondas. Estas ondas viajan en línea recta, por lo que emisor y receptor deben estar alineados cuidadosamente. Tienen dificultades para atravesar edificios. Debido a la propia curvatura de la tierra, la distancia entre dos repetidores no debe exceder de unos 80 Kms. de distancia. Es una forma económica para comunicar dos zonas geográficas mediante dos torres suficientemente altas para que sus extremos sean visibles.


Infrarrojos. Son ondas direccionales incapaces de atravesar objetos sólidos (paredes, por ejemplo) que están indicadas para transmisiones de corta distancia.


Ondas de luz. Las ondas láser son unidireccionales. Se pueden utilizar para comunicar dos edificios próximos instalando en cada uno de ellos un emisor láser y un fotodetector.

Proceso de la Comunicación basado en Redes:

El desarrollo de la computación y su integración con las telecomunicaciones en la telemática han propiciado el surgimiento de nuevas formas de comunicación, que son aceptadas cada vez por más personas. El desarrollo de las redes informáticas posibilito su conexión mutua y, finalmente, la existencia de Internet, una red de redes gracias a la cual una computadora puede intercambiar fácilmente información con otras situadas en regiones lejanas del planeta.

Emisor - Es aquel que transmite paquetes de información a la red. Los paquetes de información contienen, ademas de la información o datos de trabajo, identificación del emisor, identificación de quien debe recibir, numero de paquetes a enviar, numero del paquete enviado, indicación de final de paquete y en su momento indicación de final de paquetes

Receptor - Es quien recibe los paquetes de datos siempre y cuando los deba recibir de acuerdo con la identificación.

Emisores/Receptores - Tarjetas de red alambricas, inhalambricas, antenas, puertos de infrarrojo, puertos de bluetooth.

Solo emisores o solo receptores, antenas de radio, tv, microondas.

Señal - Los equipos se comunican sobre una red de muchas formas y por muchas razones, pero mucho de lo que ocurre en la conexión no esta relaciona con la naturaleza de los datos que pasan por la red. En el momento en que los datos generados por el equipo transmisor alcanzan el cable o el medio, se han reducido a señales que son nativas para ese medio de transmisión. Estas pueden ser señales electricas para un cable de cobre, pulsos de luz por fibra óptica u ondas infrarrojas. Estas señales forman un código que la interfaz de red en cada equipo que recibe los datos convierte en datos binarios comprensibles para el Software. Luego, el equipo traduce el código binario en información que puede ser usada de muchas formas.

Segmentación - Es la división de una transmisión de datos extensa en segmentos lo suficientemente pequeños para su transporte en forma de paquetes.
